花岗石平板测量指导

时间: 来源: 未知

花岗石平板 是各种花岗石量具中使用极为普遍的一种,就功能来讲, 花岗石平板 的功能与铸铁平板无异,但是花岗石平板拥有铸铁平板所不及的优越性。花岗石平板中垂直度、平行度、自然挠度等具体数据的测量,是专业人...

文章标签:

的功能与铸铁平板无异,但是花岗石平板拥有铸铁平板所不及的优越性。花岗石平板中垂直度、平行度、自然挠度等具体数据的测量,是专业人士的重要工作。提到自然挠度等词语,可能很多对花岗石平板不熟悉的人士还不甚清楚,在此就由专业人士给我们简单讲解。

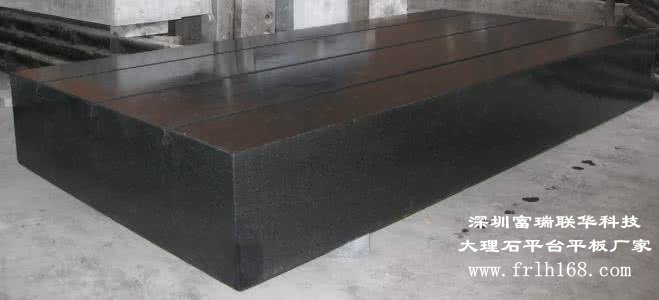

花岗石平板
将花岗石平尺放置在平板上使装有分度值为0.001mm千分表的表座通过标准圆棒在标准直角尺上对零。然后以同样的方式是表座靠平尺的一个侧面,此时千分表的读数即为该侧面的垂直度误差。同理检测另一侧面的垂直度误差,取最大误差值。
关于花岗石平尺上工作面与下工作面的平行度,将花岗石平尺以工作面为基面放在精密平板上,用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值,即为平行度误差。当不具备适用的平板时,允许将平尺侧面放在某一支承面上,用分度值为0.002mm的杠杆千分尺或带分度值为0.002mm千分表的检具测平尺的高度差。
最后再简单介绍自然挠度。将花岗石平尺用等高块支承在距平尺两端2L/9的标准支承标记处并置于基准平面上,用分度为0.001mm的指示表或比较仪,在工作面长度中间测量读数;然后将等高块移至最大支承距离位置(平尺两端),稳定10min后由指示表或比较仪读数;两次读数值之差Y即为花岗石平尺的自然挠度。
